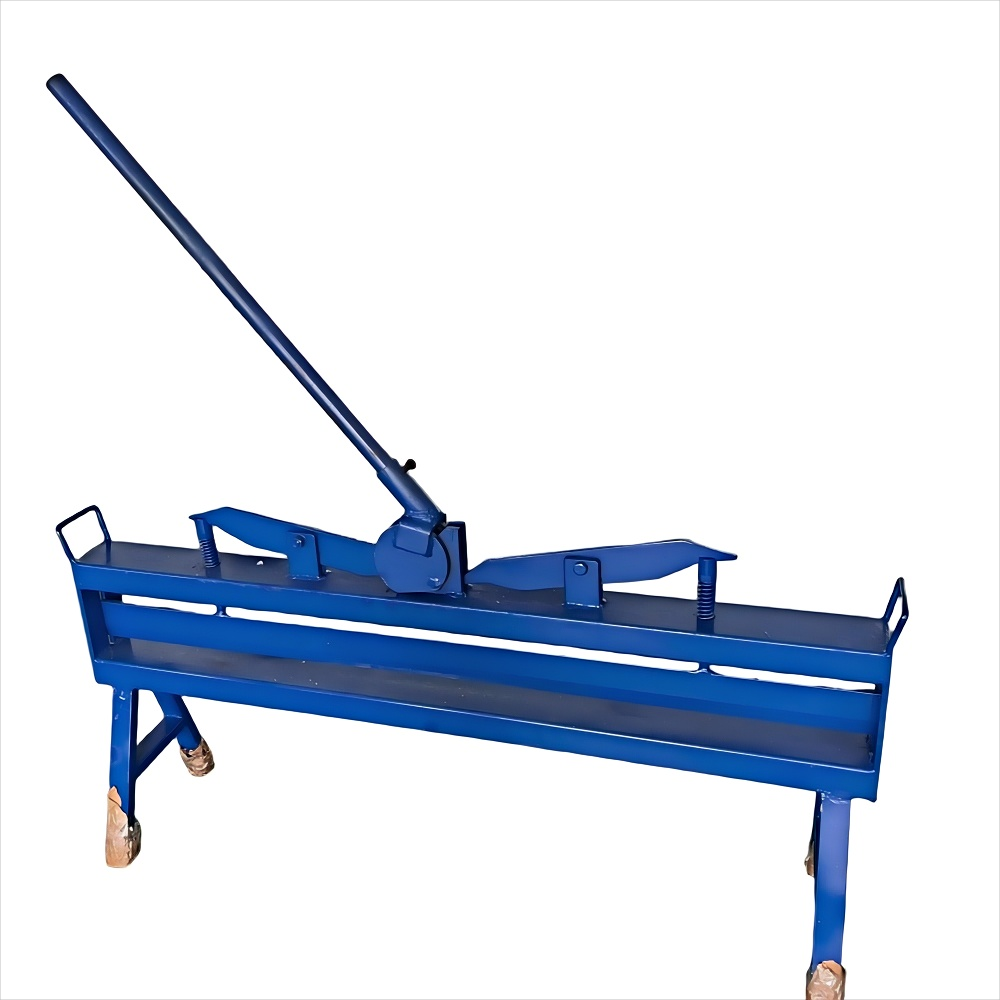

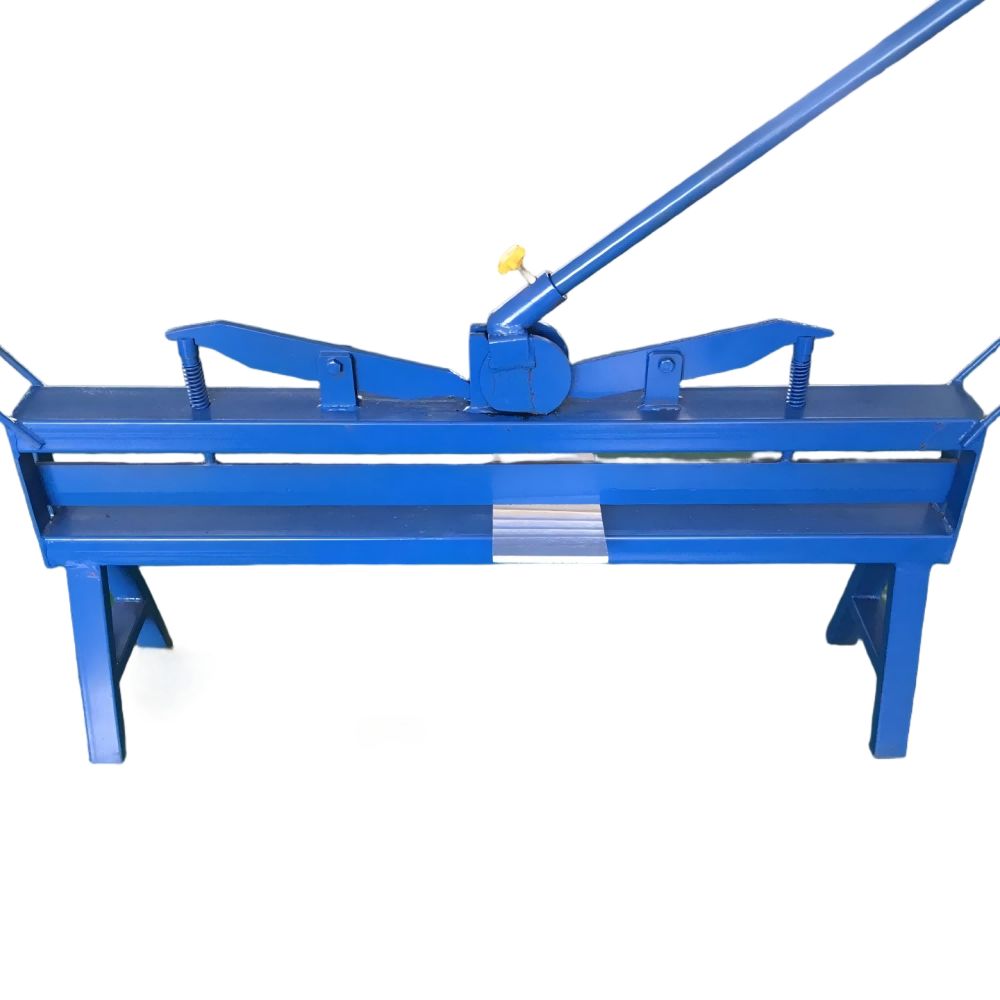

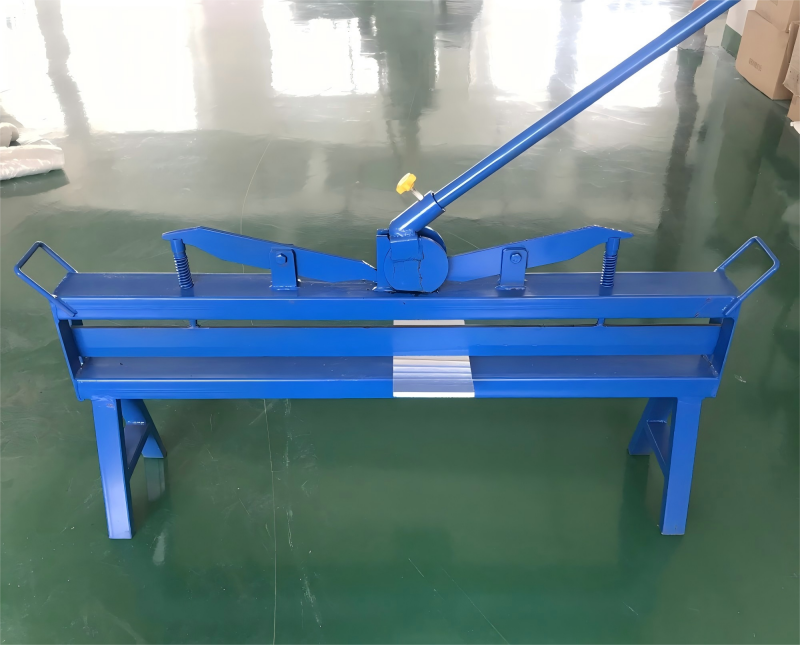

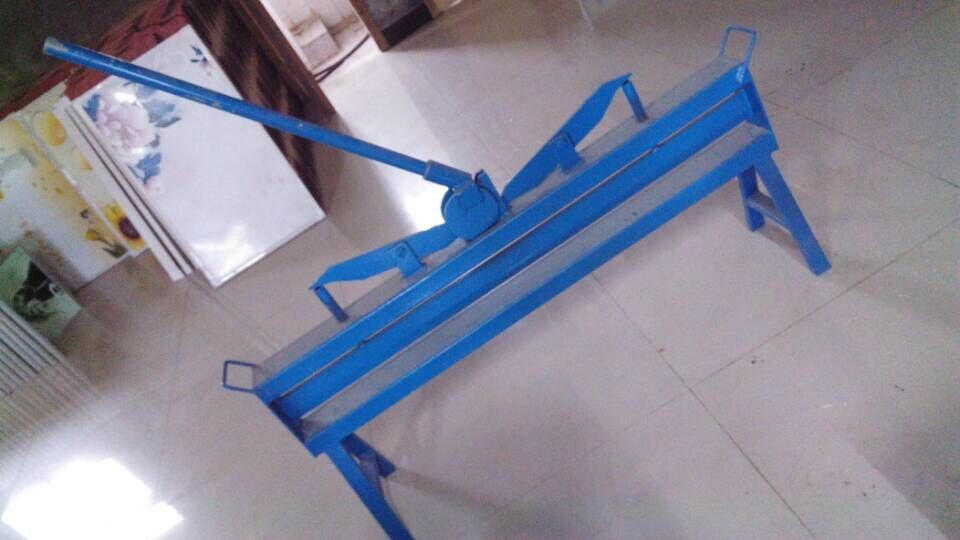

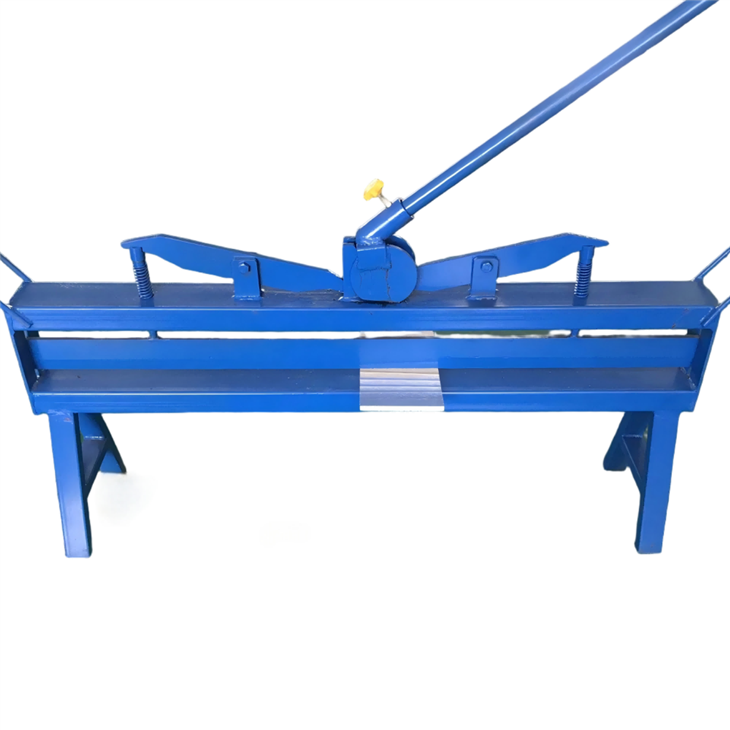

เครื่องดัดแผงท่อด้วยมือ

อุปกรณ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับแผงท่ออากาศ (เช่น แผ่นเหล็กชุบสังกะสี แผ่นอลูมิเนียม แผ่นเหล็กสี ฯลฯ) และมีความสามารถในการดัดงอแกนสามประการ:

① เข้ากันได้กับแผ่นที่มีความหนาหลากหลาย ซึ่งสามารถประมวลผลแผ่นท่ออากาศทั่วไปได้ตั้งแต่ 10 ถึง 30 มม. ซึ่งตรงตามข้อกำหนดในการประมวลผลของแผงหนาบางถึงปานกลาง-

2. มุมดัดสามารถปรับได้ รองรับการปรับฟรีตั้งแต่ 0 ถึง 180 องศา รัศมีการโค้งงอต่ำสุดน้อยกว่าหรือเท่ากับ 1.5 เท่าของความหนาของแผ่น ทำให้สามารถขึ้นรูปโค้งทั่วไป เช่น มุมฉาก มุมป้าน และส่วนโค้งของท่ออากาศได้อย่างแม่นยำ

3 มีความแม่นยำในการกำหนดตำแหน่งสูง พร้อมด้วยไม้บรรทัดขนาดและบล็อคกำหนดตำแหน่งแบบล็อคได้ ข้อผิดพลาดในการดัดงอซ้ำๆ คือน้อยกว่าหรือเท่ากับ ±1 องศา ทำให้มั่นใจได้ถึงความสม่ำเสมอของขนาดแผงของท่ออากาศในชุดเดียวกัน และลดการเบี่ยงเบนของการประกอบในระยะต่อมา

ร่างกายน้ำหนักเบา:ตัวถังทำจากโลหะผสม-อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงและแผ่นเหล็กรีดเย็น- โดยมีน้ำหนักเพียง 35-60 กก. (ขึ้นอยู่กับรุ่น) สามารถบรรทุกได้ด้วยคนเพียงคนเดียวและไม่จำเป็นต้องติดตั้งแบบตายตัว ทำให้สะดวกในการเคลื่อนย้ายที่เวิร์กสเตชันหรือสถานที่ก่อสร้างอย่างยืดหยุ่น

ปฏิบัติการประหยัดแรงงาน-:ที่จับการทำงานได้รับการออกแบบตามหลักการส่งผ่านคันโยก ซึ่งสามารถประหยัดกำลังคนได้ 60% ในระหว่างการดัด คนงานหญิงยังสามารถทำการดัดงอได้อย่างง่ายดาย หลีกเลี่ยงปัญหาการใช้แรงงานคนและประสิทธิภาพต่ำของเครื่องมือดัดแบบแมนนวลแบบดั้งเดิม

การเพิ่มประสิทธิภาพโต๊ะทำงาน:พื้นผิวโต๊ะทำงานได้รับการเคลือบด้วยโครเมียมต้านทานการสึกหรอ- ซึ่งจะเรียบและไม่มีเสี้ยน นอกจากนี้ ยังมีแผ่นยางกันลื่น-และตัวหยุดจำกัดแผ่นอีกด้วย เมื่อดัดงอสามารถกำหนดตำแหน่งของแผ่นเพลทเพื่อป้องกันการเบี่ยงเบนที่แม่นยำที่เกิดจากการเลื่อน

โรงงานแปรรูปขนาดเล็กและขนาดกลาง-:เหมาะสำหรับการผลิตท่ออากาศ-จำนวนมากและหลาย- หลากหลาย ไม่จำเป็นต้องใช้อุปกรณ์อัตโนมัติเต็มรูปแบบขนาดใหญ่- ซึ่งช่วยลดต้นทุนการลงทุนด้านอุปกรณ์ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการประมวลผลท่ออากาศแบบกำหนดเองในวิศวกรรมการระบายอากาศและอุตสาหกรรม HVAC

ใน-ฉากการก่อสร้างไซต์:สามารถขนส่งไปยังพื้นที่โครงการร่วมกับทีมงานก่อสร้างได้ สำหรับแผงที่จำเป็นต้องปรับชั่วคราวระหว่างการติดตั้งท่ออากาศ (เช่น การโค้งงอของส่วนต่อประสานและการแก้ไขมุม) สามารถดำเนินการได้ทันทีเพื่อลดความเบี่ยงเบนมิติระหว่างการประกอบชิ้นส่วนสำเร็จรูปของโรงงานและ-การติดตั้งที่ไซต์งาน

การสอนและการฝึกปฏิบัติ:ด้วยโครงสร้างที่ง่ายและสะดวก--ที่เข้าใจ สามารถใช้เป็นอุปกรณ์การฝึกอบรมภาคปฏิบัติสำหรับวิชาเอก HVAC ในวิทยาลัยอาชีวศึกษาได้ ช่วยให้นักเรียนเชี่ยวชาญหลักการและทักษะการดำเนินงานของการดัดแผงท่อลมได้อย่างรวดเร็ว และลดเกณฑ์ในการซื้ออุปกรณ์การฝึกอบรมภาคปฏิบัติ
